Schweißbaugruppen für den Maschienenbau

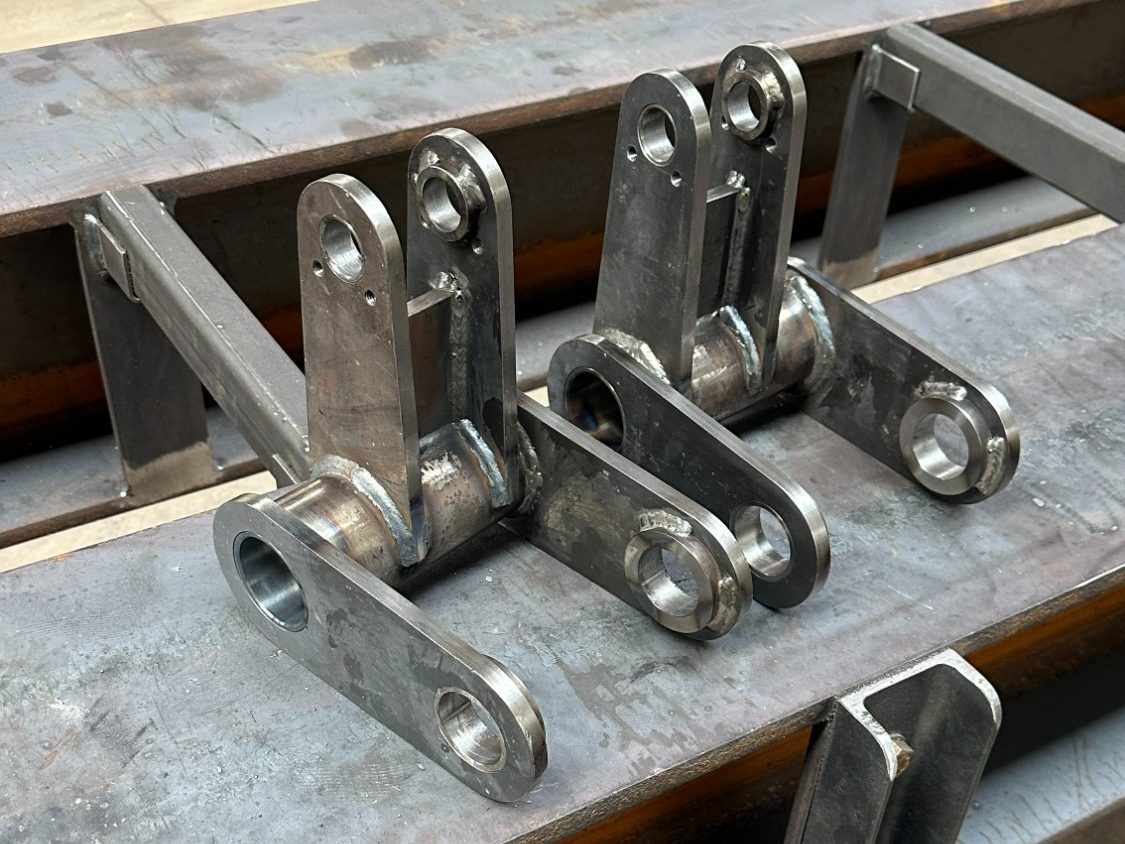

Hier abgebildet sind von uns gefertigte Schweißbaugruppen, die später in einer Ackerfräse verbaut wurden. Ihre Funktion bestand darin, die Antriebseinheit konstruktiv anzupassen und dauerhaft belastbar auszulegen.
Da die ursprünglich verbauten Zahnriemen bei Spitzenbelastungen wiederholt versagten, wurde die Maschine auf ein Keilriemensystem umgerüstet. Gleichzeitig ersetzte man die bisher mechanische Spannvorrichtung durch eine hydraulische Spannlösung, um eine gleichmäßige und kontrollierte Riemenspannung sicherzustellen.
Unsere Schweißbaugruppen bildeten dabei die zentrale Verbindung zwischen den neu integrierten Hydraulikzylindern und den Keilriemenscheiben. Sie wurden so konstruiert, dass Kräfte zuverlässig übertragen und dauerhaft aufgenommen werden können.
Durch diese Umrüstung konnte nicht nur die Betriebssicherheit deutlich erhöht, sondern auch der Arbeitsaufwand für das Bedienpersonal spürbar reduziert werden.

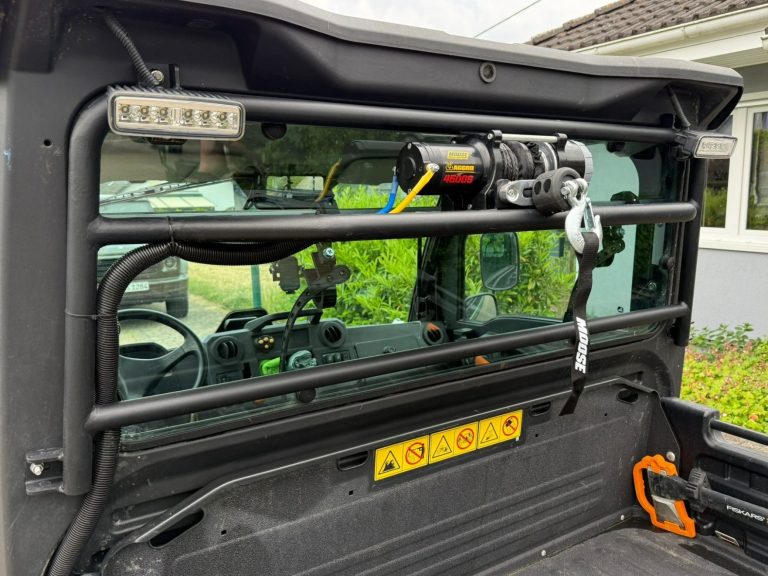

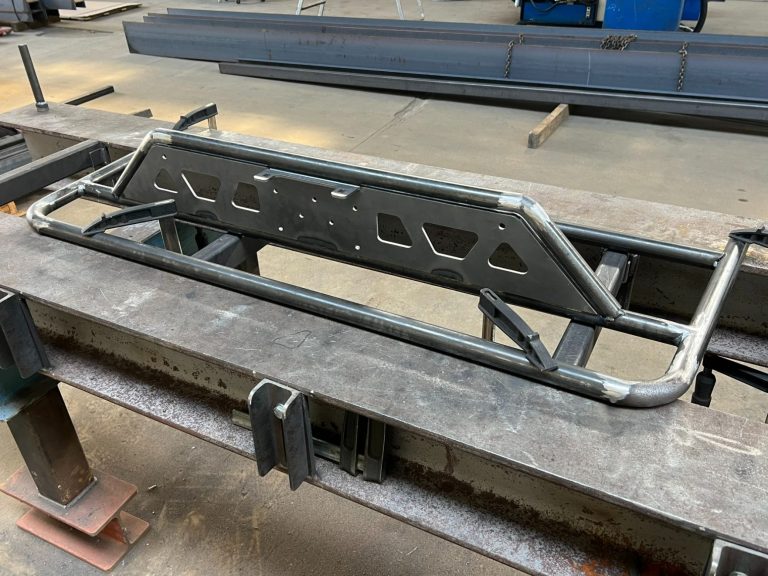

Bügel zur Befestigung einer Seilwinde und Arbeitsbeleuchtung
Im Rahmen dieses Projekts bestand der Kundenwunsch darin, an der Kabine eines UTV eine hochbelastbare Aufnahme zur Montage einer Seilwinde sowie zusätzlicher Arbeitsbeleuchtung zu realisieren.
Die besondere Herausforderung lag darin, geeignete tragfähige Anbindungspunkte am Kabinenrahmen zu identifizieren und konstruktiv sicher nach außen zu übertragen. Dabei musste gewährleistet sein, dass die Belastungen aus dem Seilzug dauerhaft aufgenommen werden, ohne die Struktur der Kabine zu beeinträchtigen.
Gleichzeitig musste die kippbare Ladefläche weiterhin uneingeschränkt nutzbar bleiben. Entsprechend wurde die Konstruktion so ausgelegt, dass ausreichend Bewegungsfreiheit erhalten bleibt und keine Kollisionen oder Einschränkungen im Betrieb entstehen.
